Современная дентальная имплантология прошла колоссальный путь от операции, полностью зависящей от мануального навыка и глазомера хирурга, до применения высокоточных цифровых технологий. Одним из главных достижений имплантологии на данном этапе стало изготовление хирургического шаблона для имплантации.
Он представляет собой индивидуальную каппу или направляющую пластину, в тело которой вставлены втулки (гильзы). Через эти втулки хирург проводит последовательное подготовку костного ложа, а также позиционирование дентального имплантата строго под заранее рассчитанным углом, на заданную глубину и в идеальной анатомической точке.
Использование навигационных капп позволяет свести к минимуму риск повреждения важной анатомической структуры (нижнеальвеолярного нерва, дна гайморовой пазухи), а главное реализовать принцип ортопедически ориентированной имплантации.
Почему проектирование хирургического шаблона всегда индивидуально
Навигационные направляющие нужны, чтобы максимально точно перенести виртуальное планирование в клиническую ситуацию. Они задают положение инструментов в трех плоскостях, помогают соблюдать рассчитанный угловой наклон, глубину погружения, точку входа в кость.
Для этого важно, чтобы конструкция полностью повторяла анатомию конкретного пациента. Точная посадка обеспечивает результативность хирургического этапа.
Даже при одинаковом отсутствии зубов у разных пациентов отличаются:
- Форма зубных рядов;
- Контуры альвеолярного гребня;
- Толщина и рельеф десны;
- Особенности прикуса;
- Расположение анатомически важных структур;
- Размеры и положение будущих ортопедических конструкций.
Кроме того, в каждом клиническом случае используются имплантаты определенного диаметра и длины. Соответственно, изменяются расположение направляющих втулок, расстояние между ними, глубина сверления, параметры хирургического протокола.
Повторно использовать конструкцию у другого пациента невозможно, а изменение даже одного из исходных параметров требует создания новой цифровой модели.
Наши врачи — признанные эксперты в своей сфере. Мы не просто лечим, но также активно участвуем в научных исследованиях, непрерывно повышаем квалификацию и делимся знаниями, обучая новое поколение специалистов.
Что необходимо для моделирования
Сначала необходимо собрать полный объем диагностической информации, позволяющей оценить состояние кости, мягких тканей, а также будущей ортопедической конструкции.
Основными исходными данными являются:
- Компьютерная томография (КТЛК);
- Цифровой скан зубных рядов или десны;
- Регистрация прикуса;
- Данные о положении будущей коронки.
Только объединение всех этих данных позволяет создать точную цифровую модель челюсти и безопасно планировать имплантацию.
| Исходные данные | Что показывает | Для чего нужно |
|---|---|---|
| КЛТК перед имплантацией | Высоту, ширину, плотность кости, расположение нижнечелюстного нерва, гайморовых пазух или других анатомических структур | Позволяет выбрать размеры имплантата и определить безопасное положение в костной ткани |
| Цифровой слепок | Форму зубов, десны, альвеолярного гребня, окклюзионную поверхность | Используется для плотного прилегания каппы |
| Проверка прикуса | Взаимное положение верхней и нижней челюсти | Помогает правильно расположить протез относительно зубных рядов |
| Моделирование реставрации | Размеры, форму, положение будущего зуба | Позволяет установить имплантат в положении, оптимальном для последующего протезирования |
Современная имплантология использует принцип ортопедически ориентированного планирования. Это означает, что сначала определяется оптимальное положение будущей коронки, а уже затем рассчитывается расположение имплантата, которое обеспечит правильное распределение нагрузки, эстетику, долговечность всей конструкции.
Виртуальное планирование имплантации (цифровой план)
После получения всех необходимых диагностических данных начинается один из самых важных этапов подготовки к имплантации – цифровое планирование.
Данные компьютерной томографии и внутриротового сканирования загружают в специальную программу, которая производит совмещение двух файлов. Благодаря этому имплантолог получает полноценную трехмерную модель челюсти пациента, где одновременно отображаются костная ткань, зубной ряд, будущие искусственные зубы.
Моделирование будущей коронки: сначала зуб, потом имплантат
Один из главных принципов современной имплантологии – ортопедически ориентированное планирование.
Сначала определяется, где должен находиться будущий протез, какой он должен быть формы, как он будет взаимодействовать с соседними зубами и противоположной челюстью.
На цифровой модели создается виртуальная коронка. Специалист оценивает:
- Положение будущего зуба в зубном ряду;
- Его размер и форму;
- Эстетические параметры;
- Контакт с соседними зубами и антагонистом (если есть);
- Особенности прикуса;
- Направление жевательной нагрузки.
Компьютерная программа обрабатывает все данные, а затем определяет наиболее рациональное положение имплантата, как опоры для протеза.
Такой подход помогает избежать ситуации, когда имплантат установлен в удобное для кости место, но из-за неправильного положения невозможно изготовить эстетичную и функциональную коронку.
Выбор виртуального положения импланта
Для этого учитывают:
- Точку входа
Это место, где хирургическое сверло начинает формирование костного ложа. Оно должно соответствовать будущему положению коронки и учитывать особенности мягких тканей. - Угол установки
Штифт должен располагаться таким образом, чтобы нагрузка распределялась равномерно, а реставрация имела правильную посадку. - Глубина установки
Это особенно важно в эстетически значимой зоне, где необходимо учитывать контур мягких тканей. - Размер имплантата
Врач выбирает длину и диаметр с учетом объема костной ткани, а также предполагаемой нагрузки.
При этом программа является только инструментом визуализации и расчета. Она помогает оценить различные варианты, но окончательное решение принимает имплантолог.
наш приоритет!»
Современные технологии позволяют нам проводить лечение быстро и комфортно.
Благодаря индивидуальному подходу и точному планированию, мы минимизируем количество посещений — без ущерба для здоровья и красоты вашей улыбки.
Гамлет Ваникович Мкртчян
Главный врач Prime Smile
Проектирование самой конструкции
Для того, чтобы модель выполняла свои задачи, необходимо принять во внимание несколько параметров:
Тип опоры
В зависимости от клинической ситуации используют конструкции с опорой на зубы, на слизистую (при отсутствии зубов), а также на кость, при отслаивании лоскута. Выбор типа опоры определяется не только количеством отсутствующих зубов, но также анатомией челюсти, способом проведения операции или выбранным протоколом имплантации.
Проектирование базиса
Внутренняя поверхность основы повторяет анатомическую форму зубов, десны или альвеолярного гребня пациента. Поэтому она занимает строго определенное положение, не требуя дополнительной подгонки.
При моделировании рассчитывают внутренний зазор между конструкцией и слизистой. Он должен быть достаточным для плотной посадки, но при этом не создавать чрезмерного давления на мягкие ткани. Если зазор окажется слишком большим, шаблон потеряет стабильность. Если слишком маленьким – нарушается плотность прилегания.
Толщина стенок должна обеспечивать достаточную прочность, но не делать каппу слишком массивной или неудобной.
Размещение направляющих втулок
Направляющие втулки – это микрогильзы, через которые проходят хирургические инструменты. Еще при планировании программа определяет положение каждой втулки, ее внутренний диаметр, высоту, расстояние до соседних зубов. Втулки также защищают каппу от стирания, ограничивают ход инструмента, предупреждая повреждение анатомических структур.
Пины и технологические окна
Если существует риск смещения конструкции, в проект включают фиксирующие пины. После установки шаблона они вводятся через специальные направляющие отверстия и временно удерживают его в заданном положении.
Технологические окна используют для того, чтобы контролировать фиксацию каппы, операционное поле, удалять излишки жидкости.
В клинике Prime Smile мы стремимся соответствовать статусу высокотехнологичного центра. Мы оснащаем наше учреждение современным оборудованием высокого качества, что позволяет нам добиваться точных результатов в диагностике и лечении различных стоматологических заболеваний. Ваше здоровье и комфорт — наш главный приоритет!
Подробнее

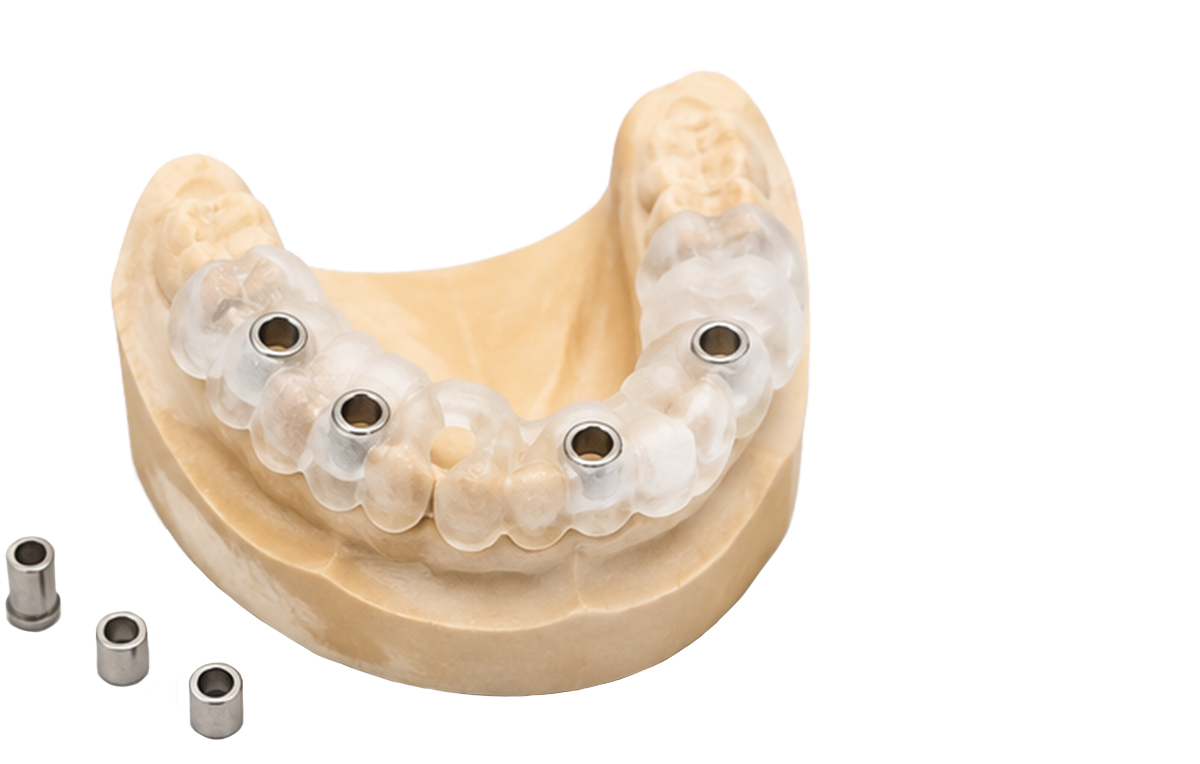

Как изготавливают хирургический шаблон для имплантации
Для изготовления хирургических шаблонов используют 2 способа: фрезерование на станке с программным управлением (CAM) либо печать на 3Д принтере. Второй способ более распространен.
Принтер формирует конструкцию слой за слоем в соответствии с цифровой моделью. Толщина каждого слоя составляет лишь десятки микрометров, благодаря чему удается воспроизвести сложную внутреннюю геометрию конструкции.
Для печати используются сертифицированные биосовместимые фотополимерные смолы (класс медицинских изделий I или IIa). Эти материалы обладают высокой прочностью на изгиб, стабильностью размеров. Они не выделяют токсичных веществ при контакте со слизистой оболочкой.
После 3Д печати хирургического шаблона, его подвергают постобработке:
- Помещают в ванну со спиртом высокой концентрации;
- Подвергают дополнительному УФ облучению для окончательного отверждения;
- Удаляют поддерживающие элементы, полируют поверхности;
- Запрессовывают гильзы (втулки);
- Стерилизуют.
Проверка посадки шаблона
После того, как модель полностью готова, проверяют ее качество.
Контроль точности изготовления включает проверку на:
- Отсутствие деформаций после печати;
- Целостность конструкции;
- Правильность установки направляющих втулок;
- Наличие дефектов, которые могут повлиять на точность операции.
Имплантолог примеряет каппу в полости рта. Врач проверяет:
- Плотность посадки;
- Стабильность положения при легком надавливании;
- Фиксацию пинов (если есть);
- Диаметр отверстий для сверл и инструментов.
Если никаких замечаний нет, переходят к хирургическому этапу имплантации.
Изготовление и применение хирургического шаблона в Prime Smile
В клинике использование хирургического шаблона является частью цифрового протокола навигационной имплантации.
Он включает несколько последовательных этапов:
- Консультация, клинический осмотр.
- Компьютерная диагностика, внутриротовое сканирование.
- Цифровое планирование положения будущих имплантатов.
- Согласование плана лечения с пациентом.
- Проектирование, изготовление хирургического шаблона.
- Клиническая примерка конструкции перед операцией.
- Проведение имплантации с использованием навигационной конструкции.
Такой подход позволяет заранее спланировать все этапы лечения и перенести цифровой проект в клиническую практику с высокой точностью, даже при отсутствии всех зубов.
Запишитесь на консультацию по цифровому планированию имплантации
Во время приема в Prime Smile врач проведет обследование, оценит клиническую ситуацию, расскажет, подходит ли вам имплантация по хирургическому шаблону, составит индивидуальный цифровой план лечения. Если навигационная методика будет оптимальным решением, все последующие этапы: от проектирования шаблона до установки имплантатов, будут выполнены по единому протоколу с учетом анатомических особенностей и клинического случая.
без рекламных уловок
Мы не будем называть низкую цену, чтобы записать вас на приём, где она увеличивается в несколько раз. Цены на нашем сайте такие же, как в клинике.
Вопрос – ответ
Вопрос: Из чего делают хирургический шаблон?
Ответ: Из фотополимерных смол медицинского назначения. Они гипоаллергенные, не вызывают раздражения, способны хорошо держать форму при небольшой толщине.
Вопрос: Сколько времени занимает весь цикл изготовления?
Ответ: В общий цикл входят диагностика, цифровое планирование, согласование проекта, компьютерное моделирование, 3D-печать, постобработка, установка направляющих втулок, контроль качества. Сама печать обычно занимает лишь небольшую часть этого процесса, тогда как основное время уходит на подготовительные этапы.
Вопрос: Кто изготавливает каппы?
Ответ: Это командная работа, в которой участвуют хирург-имплантолог, стоматолог-ортопед, рентгенолог, оператор 3Д принтера (техник).
Вопрос: Кто определяет положение импланта окончательно?
Ответ: Окончательное решение всегда принимает хирург-имплантолог. Программное обеспечение помогает объединить диагностические данные, смоделировать различные варианты, оценить их безопасность. Техник проектирует шаблон по утвержденному плану, но не определяет положение имплантатов самостоятельно. Именно врач оценивает клиническую ситуацию, выбирает размеры имплантатов, направление их установки, утверждает цифровой проект.
Вопрос: При применении навигации можно ограничиться только данными КТ?
Ответ: Компьютерная томография показывает строение костной ткани, расположение нижнеальвеолярного нерва, гайморовых пазух или других анатомических структур, но не передает точную форму зубов или мягких тканей, необходимую для проектирования. Это делает цифровой слепок. Именно совмещение данных КЛКТ и цифровой модели зубных рядов позволяет спроектировать конструкцию, которая будет точно фиксироваться в полости рта.
