Современное планирование имплантации давно перестало опираться только на снимок или обычные слепки. Сегодня врач получает сразу два набора данных: Компьютерная лучевая томография (КТЛК) показывает внутреннюю анатомию челюсти (DICOM файл) , а внутриротовой скан (STL файл) создает точную цифровую модель зубов, десен и прикуса. Затем файлы объединяют в единой программе, чтобы увидеть сразу все:кость, мягкие ткани, будущий зуб в одной трехмерной модели. Эти исследования не заменяют друг друга, а работают вместе.
Рассмотрим эти два обследования подробнее и ответим на вопрос как КТ и внутриротовое сканирование используются при имплантации. Эта статья подробно описывает процедуры, их назначение, чтобы у пациентов не возникала чувство, что два исследования – это перебор.
Зачем совмещают КТ и цифровой слепок в одной 3D-модели?
Имплантация давно стала высокотехнологичной процедурой. Использование компьютерных программ позволяет врачу ответить сразу на два принципиально разных вопроса.
Первый вопрос звучит так: где имплантат можно безопасно установить с учетом анатомии пациента?
Ответ: компьютерная томография.
Второй вопрос не менее важен: где он должен располагаться, чтобы коронка на нем получилась функциональной и эстетичной?
Ответ – внутриротовое сканирование.
Если использовать только КЛКТ, врач увидит объем кости, положение нижнечелюстного нерва, гайморовых пазух, соседних корней. Однако снимок практически ничего не говорит о форме будущей коронки, особенностях окклюзии состоянии мягких тканей.
Если выполнить только сканирование зубных рядов, получится модель зубов и десен, но останется неизвестным, какой объем кости скрывается под слизистой, где проходят анатомические структуры, достаточно ли объема для надежной фиксации имплантата.
Именно поэтому современные протоколы планирования объединяют оба исследования. Врач одновременно оценивает внутреннее строение челюсти и внешний рельеф зубных рядов. Такой подход позволяет планировать лечение более предсказуемо.
Однако, даже самые современные цифровые технологии не заменяют клиническое обследование. Имплантолог учитывает то, что ни одна программа оценить пока не может: уровень открывания рта, состояние слизистых, качество мягких тканей, особенности улыбки, привычки пациента, уровень гигиены.
В клинике Prime Smile мы стремимся соответствовать статусу высокотехнологичного центра. Мы оснащаем наше учреждение современным оборудованием высокого качества, что позволяет нам добиваться точных результатов в диагностике и лечении различных стоматологических заболеваний. Ваше здоровье и комфорт — наш главный приоритет!
Подробнее
Что показывает цифровой протокол имплантации?
Для успешного планирования операции необходимо учитывать несколько ключевых факторов. Каждое обследование по отдельности не дает полной картины, они дополняют друг друга.
КТЛК перед установкой импланта

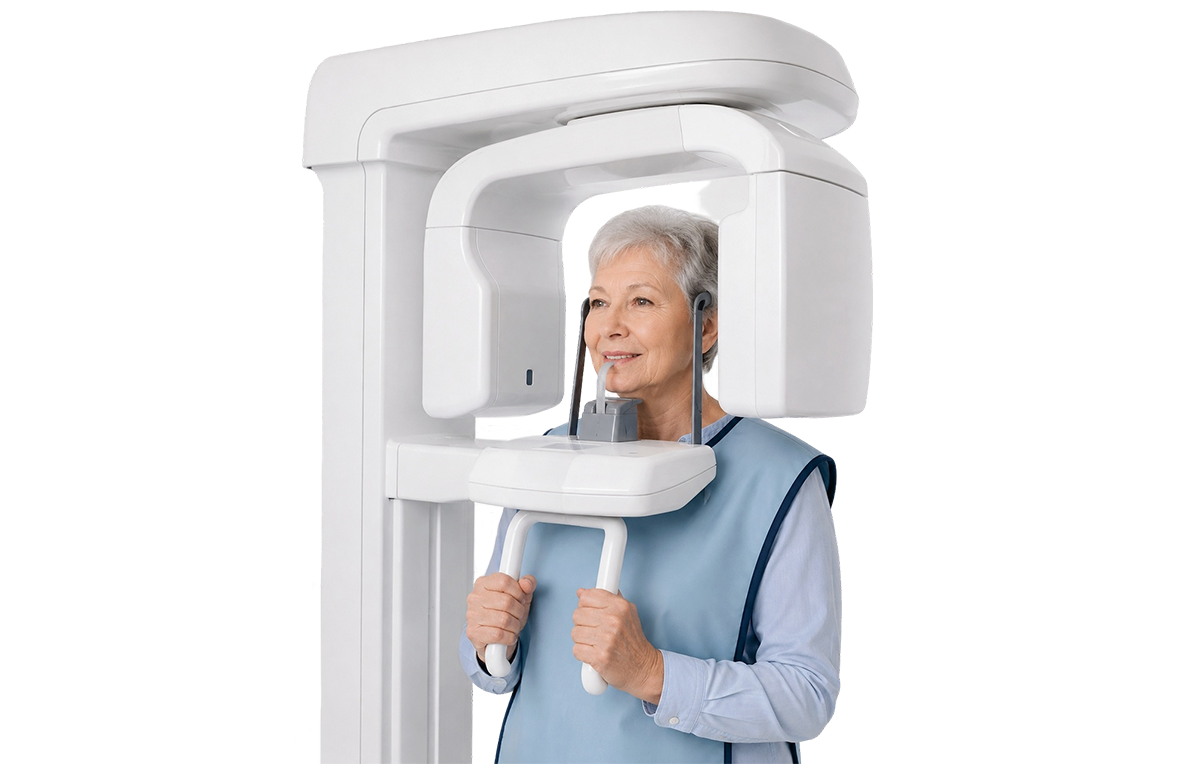

Конусно-лучевая компьютерная томография, которую для краткости все называют КТ, создает трехмерное изображение костных структур челюсти. На снимках врач оценивает не только наличие кости, но также ее форму, плотность, расположение важных анатомических образований.
С помощью КТ можно определить:
- Высоту и ширину альвеолярного гребня;
- Объем костной ткани в области будущей имплантации;
- Расположение нижнечелюстного нерва;
- Положение гайморовых пазух;
- Близость соседних зубов и их корней;
- Особенности строения челюсти;
- Скрытые воспалительные процессы, кисты или другие изменения.
При этом трехмерная модель челюсти не отражает качество поверхности зубов и десен. На снимке нельзя точно оценить форму будущей коронки, рельеф мягких тканей или особенности смыкания зубов.
Внутриротовое сканирование перед имплантацией
Во время процедуры специальная камера последовательно считывает поверхность зубов и десен, создавая точную трехмерную цифровую модель. По сути это современная альтернатива традиционным слепкам, только без слепочной массы и длительного ожидания.
Виртуальное сканирование позволяет оценить:
- Форму каждого зуба;
- Контуры десны;
- Размеры дефекта зубного ряда;
- Положение соседних зубов;
- Зубы-антагонисты;
- Особенности прикуса;
- Пространство, необходимое для будущей коронки.
По этим данным ортопед моделирует реставрацию, а также определяет, где должен располагаться имплантат, чтобы коронка выглядела естественно, не нарушала процесса жевания.
Однако внутриротовой скан не показывает, что находится под десной. Он не позволяет оценить объем кости, увидеть нерв, гайморову пазуху или внутреннее строение челюсти.
| КТ перед имплантацией | Цифровой оттиск |
|---|---|
| Показывает кость, внутреннюю анатомию | Показывает поверхность зубов, десен |
| Отражает месторасположение корней | Помогает определить качество прикуса |
| Передает расположение анатомических структур | Облегчает подбор коронки по функции или форме |
| Позволяет оценить объем, а также плотность костной ткани | Дает возможность восстановить жевательную функцию в полной мере |
| Помогает выбрать оптимальную длину и диаметр штифта | Не показывает расположение анатомических структур |
| Не отражает информацию о мягких тканях, зубах, прикусе | Не предоставляет данные о костной ткани |
Таким образом, КТ отличается от сканирования зубов информацией, которую предоставляет.
Наши врачи — признанные эксперты в своей сфере. Мы не просто лечим, но также активно участвуем в научных исследованиях, непрерывно повышаем квалификацию и делимся знаниями, обучая новое поколение специалистов.
Компьютерное планирование имплантации
После завершения диагностики всю информацию загружают в особую программу, которая совмещает два изображения в одну трехмерную модель.
Этапы:
- Получение цифровых данных (КТ, скан);
- Загрузка файлов в программу;
- Совмещение КЛТК и скана;
- Компьютерное моделирование будущей коронки;
- Виртуальная установка имплантата.
После моделирования будущей коронки хирург-имплантолог подбирает искусственный корень подходящего диаметра и длины. Подбор импланта по КТ и скану учитывает несколько факторов, которые приведены в таблице.
| Параметр | КТЛК | Скан | Для чего применяют |
|---|---|---|---|
| Длина импланта | Высота альвеолярного отростка, расположение нерва, пазух | Контур десны | Позволяет получить естественный профиль прорезывания, создать условия для стабильности мягких тканей |
| Диаметр штифта | Ширина альвеолярного гребня | Размер будущего зуба | Для правильного распределения нагрузки и формирования естественного контура десны |
| Глубина установки | Толщина кости | Контур мягких тканей | Влияет на эстетику, стабильность десны, удобство ухода |
| Расстояние до анатомических структур | Точное расположение пазух, нервных каналов, корней | Снижает риски повреждений | |
| Положение будущей коронки и возможность гигиены | Ограничения со стороны кости | Контур десны, форма зубов, доступ для ухода | Чтобы реставрация не затрудняла гигиену, была функциональной |
Практическое применение 3Д моделирования
Имплантация по 3Д снимку возможна в легких случаях, однако, если восстанавливается полная челюсть (протоколы All-on-4, All-on-6) или костная ткань подверглась значительной атрофии, есть дополнительные риски в виде сопутствующих заболеваний, необходимо полноценное цифровое планирование.
Оно позволяет использовать дополнительные возможности, такие как:
Изготовление хирургического шаблона
Это индивидуальная конструкция в виде каппы, которая фиксируется на зубах или деснах. Она содержит специальные направляющие отверстия. Через них врач выполняет установку имплантата в соответствии с заранее рассчитанным положением.
Динамическая навигация
При таком подходе положение инструментов отслеживается во время операции в режиме реального времени. Врач видит направление движения относительно заранее созданной трехмерной модели.
Планирование ортопедической конструкции
В некоторых случаях заранее моделируют временный протез. Это позволяет учитывать эстетику, прикус, функциональную нагрузку уже на промежуточном этапе лечения.
Сканирование с помощью скан-боди
Маркер устанавливают на штифт или абатмент (культю для коронки), чтобы постоянный протез можно было изготовить с учетом положения импланта после приживления. Сканер показывает где под каким углом,на какой глубине расположен штифт, как он соотносится с соседними зубами, прикусом. Погрешность протезирования в таких случаях стремится к нулю.
наш приоритет!»
Современные технологии позволяют нам проводить лечение быстро и комфортно.
Благодаря индивидуальному подходу и точному планированию, мы минимизируем количество посещений — без ущерба для здоровья и красоты вашей улыбки.
Гамлет Ваникович Мкртчян
Главный врач Prime Smile
Как виртуальную диагностику применяют в Prime Smile?
В Prime Smile цифровые технологии используют как часть комплексного подхода к планированию имплантации. Главная задача диагностики – заранее оценить анатомические условия, продумать положение будущей конструкции, объяснить пациенту последовательность лечения.
Перед имплантацией врач проводит консультацию, оценивает состояние полости рта, определяет, какие исследования необходимы в конкретной ситуации. Универсального набора диагностики для всех пациентов не существует. Объем обследования зависит от количества отсутствующих зубов, состояния костной ткани, особенностей прикуса, задач будущего протезирования.
После получения всех необходимых данных хирург-имплантолог и ортопед совместно анализируют ситуацию.
Такой командный подход помогает связать два этапа лечения:
- Хирургический,когда создаются условия для установки имплантата;
- Ортопедический, когда восстанавливается форма и функция зуба.
Для успеха лечения важно, чтобы положение имплантата соответствовало будущей коронке. Ведь хороший результат имплантации зависит не только от надежной фиксации конструкции в кости, но также от того, насколько функциональным будет протез.
Для анализа данных используется специально созданная стоматологическая нейросеть, Diagnocat. Она помогает точно анализировать снимки, трехмерные модели, определять точную локацию патологий, наглядно демонстрирует анатомическое строение челюстей.
Перед началом лечения врач объясняет пациенту план действий: какие исследования были выполнены, почему выбран именно такой вариант установки имплантата, какие этапы предстоят дальше.
! Если вы рассматриваете имплантацию, хотите понять, какие методы диагностики нужны именно в вашем случае, запишитесь на консультацию в Prime Smile. Врач проведет осмотр, оценит ситуацию, предложит индивидуальный план лечения без назначения лишних исследований.
без рекламных уловок
Мы не будем называть низкую цену, чтобы записать вас на приём, где она увеличивается в несколько раз. Цены на нашем сайте такие же, как в клинике.
Вопрос-ответ
Вопрос: Нужно ли всегда делать КЛКТ перед имплантацией?
Ответ: КЛКТ – один из основных методов оценки костной ткани, поскольку обычный двухмерный снимок не дает полной информации о трехмерном строении челюсти. Однако необходимость конкретного исследования определяет врач после консультации.
Вопрос: Зачем нужен скан, если уже есть КЛКТ?
Ответ: Эти исследования решают разные задачи. КЛКТ показывает внутренние структуры, а сканирование помогает оценить поверхность зубов и десен, прикус и параметры будущей коронки. Одно исследование не заменяет другое.
Вопрос: Обязательно ли использовать хирургический шаблон?
Ответ: Хирургический шаблон – это лишь один из вариантов применения высоких технологий, он подходит не для каждой ситуации. Решение о его использовании принимает врач с учетом сложности лечения, а также особенностей пациента.
Вопрос: Может ли план измениться во время операции?
Ответ: Да. Планирование проводится на основании данных обследования, но во время операции врач оценивает реальное состояние тканей. Если клиническая ситуация отличается от предполагаемой, специалист может скорректировать тактику.
Вопрос: Помогает ли цифровой протокол сделать имплантацию быстрее?
Ответ: Цифровая подготовка помогает заранее продумать этапы лечения, снизить количество непредвиденных ситуаций. Однако на продолжительность лечения влияет также состояния тканей, выбранный протокол, необходимость дополнительных процедур.
Вопрос: Можно ли спланировать имплантацию только по цифровому скану?
Ответ: Цифровой скан показывает состояние поверхности полости рта, но не позволяет оценить объем кости, расположение нерва или состояние гайморовой пазухи. Для оценки возможности установки имплантата необходим анализ костных структур.
